產品介紹
1、適用范圍

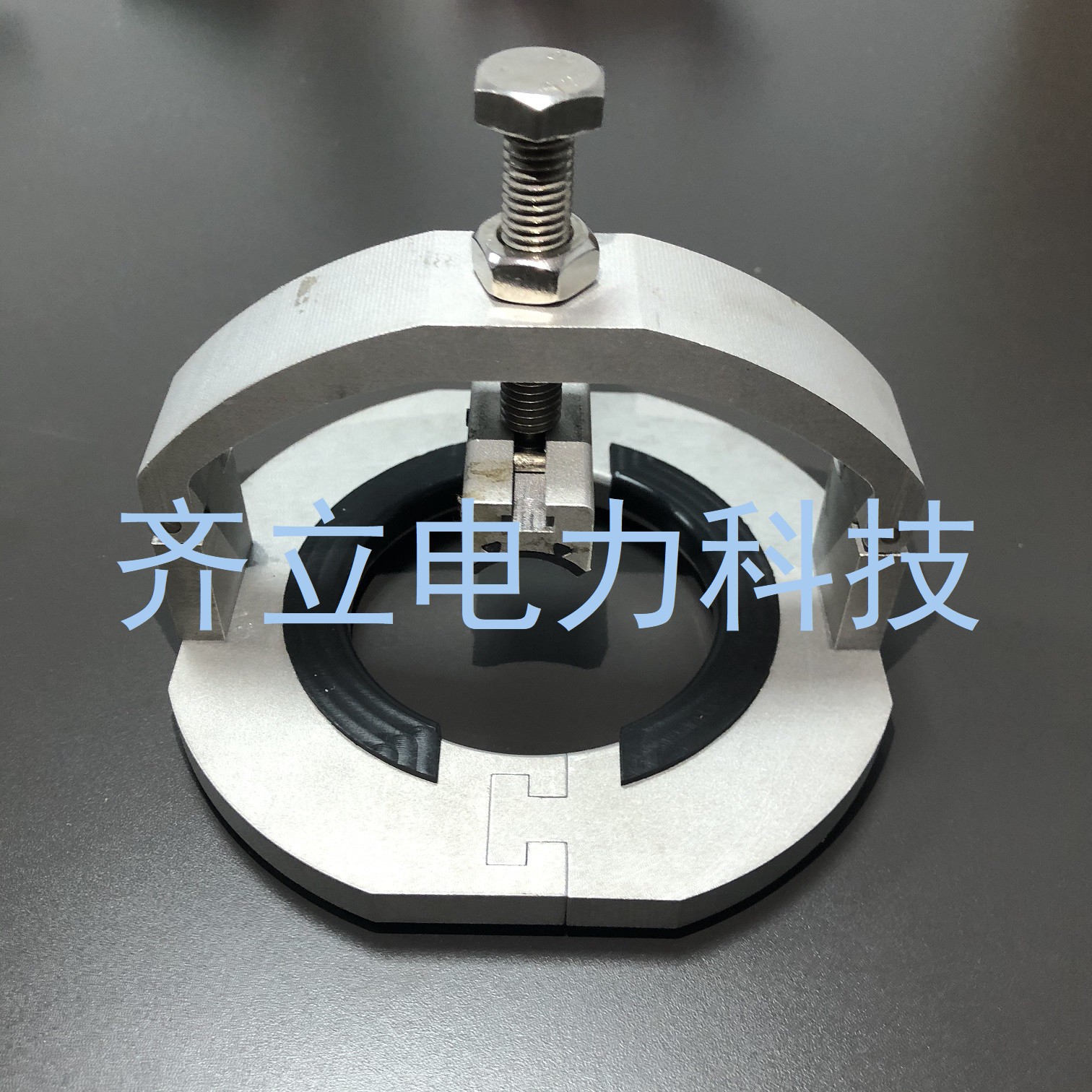

QLJG系列10kV導線絕緣子緊固套件是本公司最新研制開發的的專利產品，適用于10kV配網線路中導線與各種規格絕緣子的緊固，替代傳統的金屬線綁扎辦法。該產品外形美觀、結構一體、安裝方便、免于維護。
2、產品特點
2.1工藝材質
采用高強度耐腐蝕鋁合金6061T6通過擠壓成型，提高了材料內結構的致密程度。產品表面經過陽極氧化工藝處理，進一步增強了機械強度和抗老化性能。產品機械強度高，能抵御風、雨、雪的侵蝕，具有良好的抗老化性能。
2.2結構一體
產品結構一體化，沒有離散件，便于高空作業。拆裝快捷，操作步驟簡單，無需專業培訓，僅需普通工具。
2.3適用廣泛
產品分為頂部安裝方式和側面安裝方式，適用于各種規格的瓷支柱式絕緣子或瓷橫擔式絕緣子與導線的緊固，適用導線規格25~300mm2。
2.4鎖緊結構
產品采用壓塊頂壓鎖緊結構，防止氣候條件或風擺造成的結構松動。
2.5使用壽命
正常使用壽命10年，免維護。
3、型號規格
|
型號 |
適用絕緣子類型 |
安裝方式 |
適用導線大小(mm2) |
|
QLJG-10D |
瓷支柱式 |
頂部 |
40～300 |
|
QLJG-10C |
瓷橫擔式 |
側面 |
25～160 |
4、正常使用條件
4.1環境溫度 -40℃～+60℃
4.2海拔高度 ≤3500m
4.3覆冰厚度 0～50mm
4.4污穢等級 I～Ⅳ級
4.5相對濕度 95%
4.6最大日溫差 50℃
